USB WIFI CABLE EXTENDER BUATAN SENDIRI

WAJAN BOLIC

Kabel Extender USB Wifi

PVC+Alumunium foil antena

(Revisi 3.0)



BY ARIF JOHAR TAUFIQ



Demam hot spot dan Laptop akhir-akhir ini membuat temen-temen netter  memburu sinyal wifi agar dapat berinternet ria. Berbagai cara  ditempuh  untuk mendapatkan sinyal WIFI termasuk dengan cara membuat antena Wajan Bolic, Can antenna, dan sebagainya.Sudah banyak diulas tentang cara membuat wajanbolic dan antena kaleng, dsb dan banyak yang berhasil termasuk yang saya buat sendiri. Tetapi banyak permasalahan yang muncul adalah membuat kabel perpanjangan USB WIFI agar dapat dipasang pada ketinggian yg cukup dan sering kurang berhasil



Berikut ini laporan hasil uji coba pembuatan kabel extender untuk USB WIFI

1.Perangkat PC yang saya digunakan:

a. Komputeri: Motherboard Asrock P4i65GV, VGA onboard, Processor P4 2,8EGhz, RAM 512MB, HD 40MB

b. USB WIFI TP-LINK 321

c. Kabel UTP Belden CAT-5 panjang 15-20m

2. Alat

a. Solder

b. Isolasi biasa, Isolasi Rubber Scot 3M

c. Multimeter

d. Glue Gun

e. Terminal USB male/female dari kabel perpanjangan flashdisk, dikupas diambil terminalnya saja.

3. Metode



    a. Koneksi menurut aturan Pak Goen atau Pak Onno  dan diinject tegangan +5volt, kabel sepanjang 15-20m

        Hasil: sempat terdeteksi tapi kadang tidak terdeteksi dan USB harus disetting ke versi 1.

        Catatan: hati-hati kalau mau inject tegangan, jangan lupa kabel dari USB PC bagian +VCC harus dipotong

        jangan sampai nyambung dengan tegangan inject yang 12V dari PSU CPU

    b. penyambungan 4 kabel->(+vcc), 2 kabel->(-VCC), 1 kabel->(+data), 1 kabel->(-data)  panjang kabel 15m

        Hasil: kadang jadi kadang tidak, dan BIOS USB harus disetting versi 1.0/ 1.1

    c. penyambungan 2 kabel->(+vcc), 2 kabel-> (-VCC), 2 kabel->(+data), 2 kabel->(-data)  panjang kabel 15m

        Hasil: kadang jadi kadang tidak, dan BIOS USB harus disetting versi 1.0/ 1.1

   d.  penyambungan 2 kabel->(+VCC), 2 kabel->(-VCC),1 kabel->(+data),1 kabel->(-data),

        2 kabel->(GND Chasing USB)  panjang kabel   kurang lebih 11m

        Setting USB BIOS tetap pada versi 2 kalo vers 1 hasil percobaan malah tidak bisa terdeteksi.

        Hasil:  berhasil langsung terdeteksi baik pakai USD (flashdisk)  maupun USB WIFI



4. Kesimpulan:

       Harus ada kabel untuk GND chasing  USB (male dan female-nya)



5. Saran:

    Pakai sambungan cara di bawah ini (lihat tabel 2), setting BIOS USB tetap versi 2.0, tidak  usah diinject tegangan,

    sudah saya coba bisa sampai 15-17m  (karena kabelnya terbatas dan sudah yang banyak kepotong-potong he..he..he).

    Bagi yang mau mencoba sampai 25m ditunggu hasil experimentnya semoga berguna bagi yang lain,

    kalau terlalu panjang tegangan 5V USB  bisa ngedrop coba pakai inject tegangan 12V PSU CPU plus IC LM7805

    di atas (Tapi ini bagi yang udah mahir lho, yang masih pemula tidak usah di inject cukup pakai resep hasil ujicoba

    saya dibawah ini sudah cukup baik hasilnya)





CARA NGETEST BAHWA kabel EXTENDER TELAH BERHASIL:

1. kabel extender +USB wifi -->scanning maka LED USB Wifi akan kelap kelip,  atau

2. kabel extender +UFD (flashdisk) merek A-Data atau merek lain  --> pakai  PC, buka harus bisa copy dan open files.

    Untuk nyoba jangan pakai UFD jadul (misal Kingstone 128MB)  terdeteksi tapi tidak bisa copy dan open file.



DOWNLOAD DOKUMEN PENUNJANG PROYEK INI

1. Antena wajan bolic bagya     atau  klik-->

2. Workshop ndeso membuat antena wajanbolic

3. Stepstep membuat antena WIFI kaleng

4. Wifi rancangan

5. Rumus siap pakai dari Pak Onno W Purbo



SIAPA aja yang udah nyoba cara ini dan berhasil antara lain:

1.vivi siska

2.Henbob

3.Rohmad

4.gatot150



DOKUMEN FOTO-FOTO





Gambar 1. Kabel ekstender telah jadi & digabung dengan Antena Pralon terselubung alumunium foil.







Gambar 2. USB WIFI

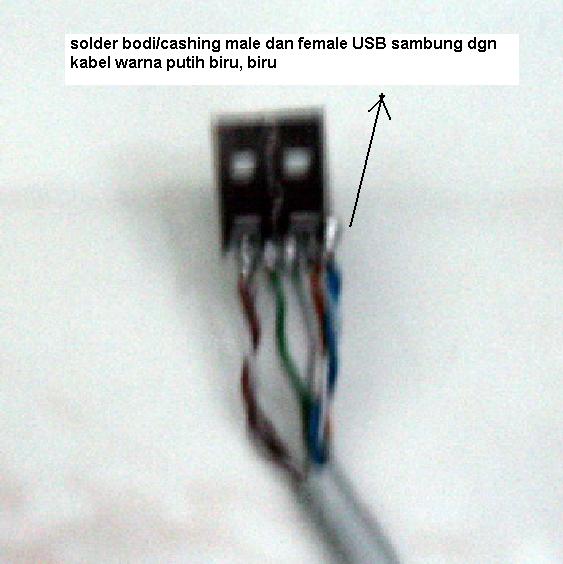

Gambar 3. Kabel USB potong jadi 2 untuk yg ahli ambil terminalnya saja,

yg belum mahir cukup potong kabelnya dan sambung sesuai tabel 2

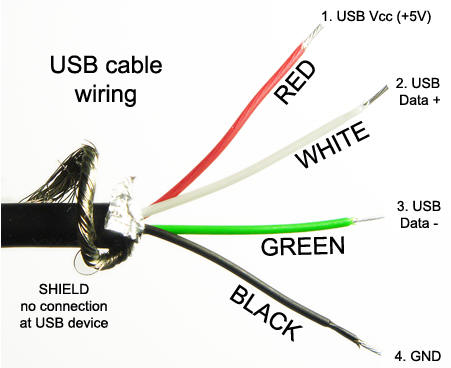

Gambar 4. Ini adalah kabel USB dan terminal USB

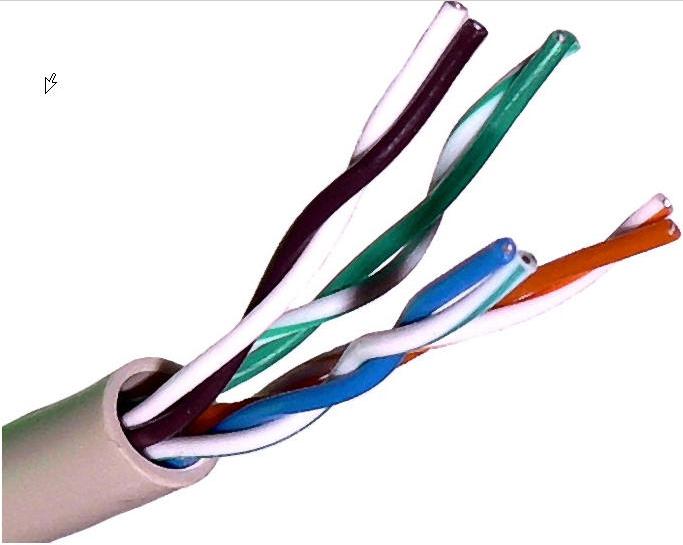

Gambar 5. Ini adalah kabel UTP







Gambar 6. Hasil peyolderan
